1.27 mm

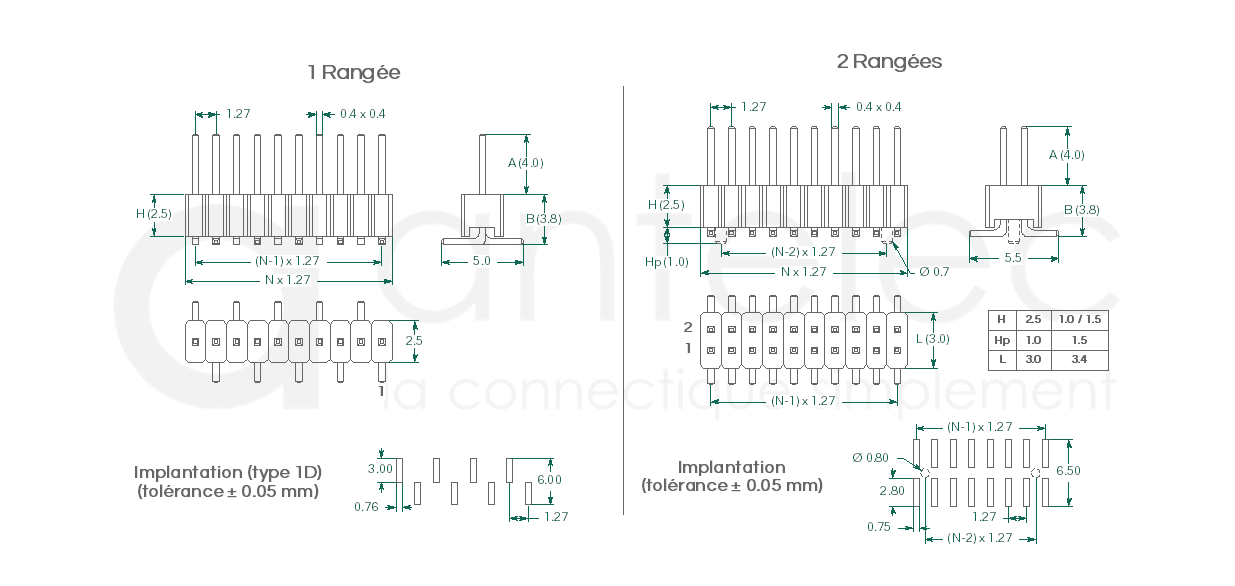

Barrette mâle CMS broche
0.40 mm
0.40 mm
Caractéristiques techniques
Intensité admissible : 1.0 A
Tenue diélectrique : 500 Volts AC pendant 1 minute
Résistance d'isolement : > 5000 MΩ
Résistance de contact : < 10 mΩ
Gamme de température : -55°C à +125°C
Température de brasure max : 260°C pendant 5 sec
Contact : alliage de cuivre
Finition : flash or
Isolant : nylon-6T, UL94V-0
Standard : A = 4.0 mm, B = 3.8 mm et H = 2.5 mm
Conditionnement standard : vrac ; ajouter en fin de référence : B/A pour Bande Auto ou T/A pour Tube Auto
Nombre de broches :
1 rangée : 2 à 40 broches
2 rangées : 4 à 80 broches
Tenue diélectrique : 500 Volts AC pendant 1 minute
Résistance d'isolement : > 5000 MΩ
Résistance de contact : < 10 mΩ
Gamme de température : -55°C à +125°C
Température de brasure max : 260°C pendant 5 sec
Contact : alliage de cuivre
Finition : flash or
Isolant : nylon-6T, UL94V-0
Standard : A = 4.0 mm, B = 3.8 mm et H = 2.5 mm
Conditionnement standard : vrac ; ajouter en fin de référence : B/A pour Bande Auto ou T/A pour Tube Auto
Nombre de broches :
1 rangée : 2 à 40 broches
2 rangées : 4 à 80 broches
D-127-XX-AC-G-CMS-H25.jpg)
0.40 mm
Créer votre référence
|
AM1D
Antelec Mâle
1 rangée Droite ou AM2D pour Antelec Mâle 2 rangées Droites |
127
Pas de
1.27 mm |
XX
Nombre
total de broches |
A/B
Cotes A et B
(remplacer par valeurs en mm) |
G
Doré
|
CMS
Monté en
surface |
H25
Hauteur
isolant H = 2.5 mm (standard) ou H1 pour H = 1.0 mm ou H15 pour H = 1.5 mm |
1D
Pin N°1
à Droite ou 1G pour pin N°1 à Gauche (seulement pour 1 rangée, nombre de broches pair) |
Vide pour
sans pions ou P pour avec Pions (2 rangées seulement) |
