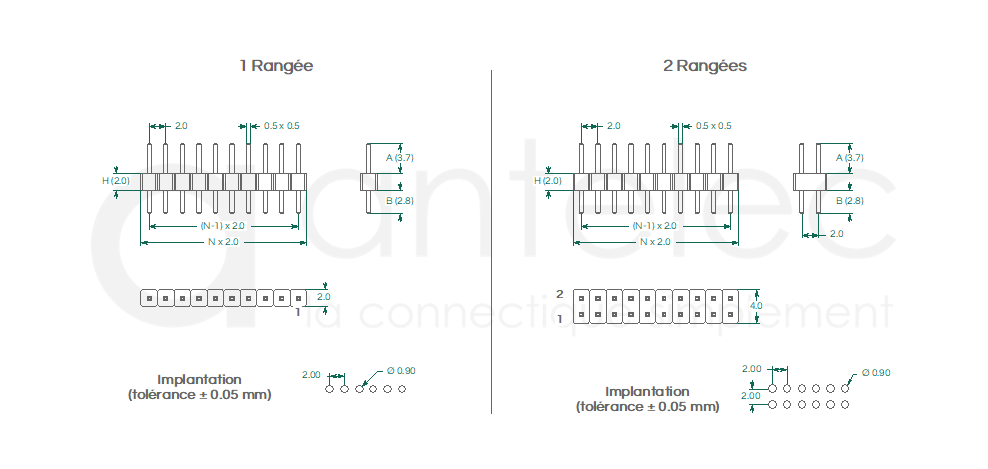

2.00 mm
Barrette mâle droite traversante broche
0.50 mm
0.50 mm
Caractéristiques techniques
Intensité admissible : 2.0 A
Tenue diélectrique : 500 Volts AC pendant 1 minute
Résistance d'isolement : > 5000 MΩ
Résistance de contact : < 20 mΩ
Gamme de température : -55°C à +125°C
Température de brasure max : 260°C pendant 5 sec
Contact : laiton
Finition : flash or
Isolant : nylon-6T, UL94V-0
Option de montage : pin in paste
Tenue diélectrique : 500 Volts AC pendant 1 minute
Résistance d'isolement : > 5000 MΩ
Résistance de contact : < 20 mΩ
Gamme de température : -55°C à +125°C
Température de brasure max : 260°C pendant 5 sec
Contact : laiton
Finition : flash or
Isolant : nylon-6T, UL94V-0
Option de montage : pin in paste
Longueurs de broches
Standard : A = 3.7 mm, B = 2.8 mm, H = 2.0 mm
Autres dimensions suivant longueurs de broches standard :
voir page 19
Autres dimensions suivant longueurs de broches standard :
voir page 19
D-200-XX-XX-G.jpg)
0.50 mm
Créer votre référence
|
AM1D
Antelec Mâle
1 rangée Droite ou AM2D pour Antelec Mâle 2 rangées Droites |
200
Pas de
2.00 mm |
XX
Nombre
total de broches |
37
Cote A =
3.7 mm (standard) ou 6 ou 8 ou 10 ou 13 mm et B = 2.8 mm ou cotes spéciales remplacer A/B par valeurs en mm |
G
Doré
|
Vide pour
hauteur isolant H = 2.0 mm (standard) ou H15 pour H = 1.5 mm |
Gamme
Nombre de broches :
1 rangée : 2 à 40 broches
2 rangées : 4 à 80 broches
1 rangée : 2 à 40 broches
2 rangées : 4 à 80 broches
88
